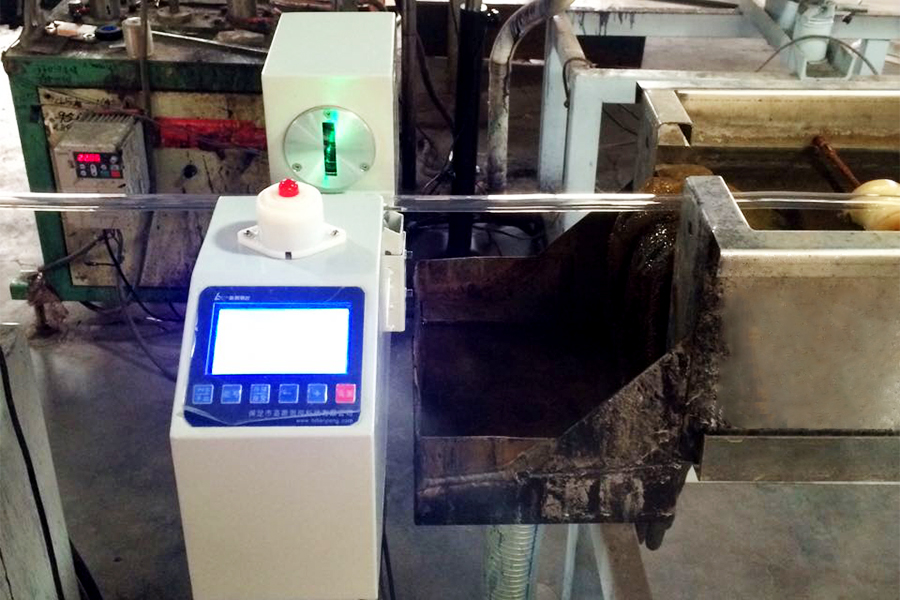

纖維管測徑儀是一種專為玻璃纖維管、碳纖維管、塑料纖維復合管等纖維管材設計的高精度尺寸測量設備，主要用于在線檢測管材的外徑、橢圓度等關鍵尺寸參數，如果產線圓形與變形產品都有生產，還可使用垂直布置雙軸測徑儀實現外徑、橢圓度與寬度、厚度的檢測，廣泛應用于纖維管生產制造、質量控制。

可使用類型

單軸測徑儀：測量單一方向直徑，結構簡單，成本低；

雙軸測徑儀：同時測量兩個垂直方向，可計算橢圓度，應用廣泛；

多軸固定/旋轉測徑儀：測量多個角度或360°全周，適合高精度、高圓度要求的纖維管。

核心特點

非接觸測量：無機械損傷，不影響纖維管表面質量；

測量范圍：≥0.1mm，可定制測量范圍；

高精度：測量精度可達±0.003mm~±0.08mm，滿足纖維管嚴格公差要求；

高速度：測量頻率可達500/2000Hz，適配高速生產線；

顯示方式：液晶顯示屏實時顯示數據，支持外接屏遠程顯示；

多功能：可同時檢測外徑、橢圓度、直線度（直線度測量儀）等參數；

智能控制：超限報警、數據存儲、數據傳輸?shù)疆a(chǎn)線控制系統，反饋調節生產參數。

典型應用場景

玻璃纖維管生產：在線監測拉擠、纏繞成型過程中的直徑變化，確保產品一致性；

碳纖維管制造：檢測航空航天、體育器材用碳纖維管的高精度尺寸；

復合纖維管檢測：測量塑料與纖維復合管的外徑均勻性；

高溫軋材檢測：測量高溫狀態下的纖維管，可設置熱膨脹系數；

質量管控：成品入庫前的全尺寸檢測，篩選不合格品；

操作與維護

日常操作

接通電源后，設置被測纖維管的標稱值、上下公差等參數；

啟動測量，數據實時顯示并存儲，超差時觸發報警；

支持通過外接設備實現遠程觀測；

維護要點

定期用柔軟布料擦拭視窗鏡片，避免粉塵遮擋影響測量精度；

避免劇烈碰撞設備，確保測頭與被測纖維管成90度垂直狀態；

禁止劃傷視窗鏡片，以免損壞光學元件；

纖維管測徑儀是纖維管制造業提升產品質量、降低生產成本的關鍵設備，非接觸式測量技術確保了無損檢測，保護產品不受檢測外力損傷。
