在陶瓷管行業中，外徑與直線度是品質檢測中至關重要的兩個參數。為了確保陶瓷管的質量，行業通常采用先進的檢測儀器來進行精確測量。

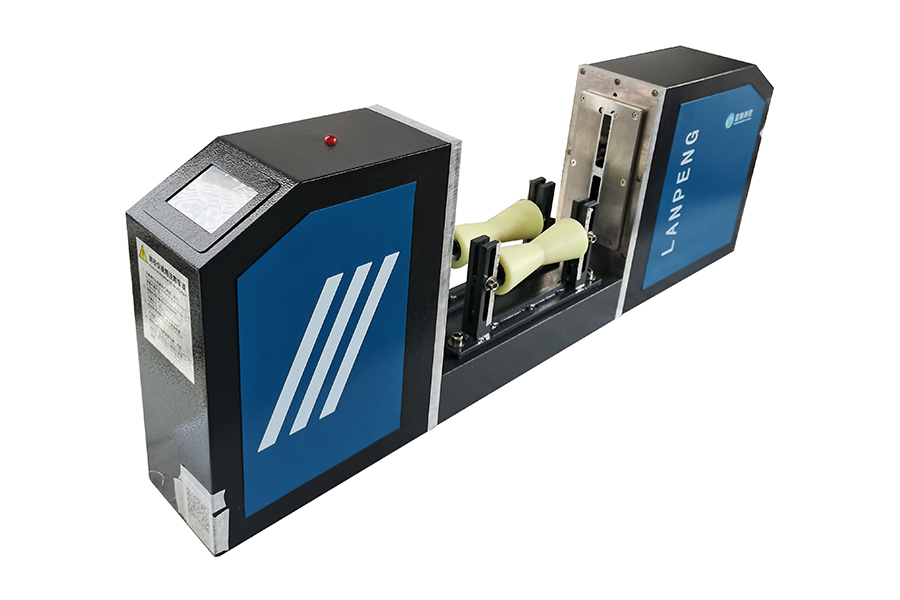

一、外徑檢測儀器

工作原理：光電測量原理，發射鏡頭內置一個點光源，點光源發出的光通過透鏡系統（即鏡片組）后形成準直平行光視場。準直平行光直接射向接收鏡頭，經過接收鏡頭內的透鏡系統后聚焦，通過位于焦點位置的光闌小孔后在CCD芯片上成像。當視場中通過被測物時，被測物遮擋的部位將在CCD上出現一個邊界清晰的陰影。通過陰影可計算得到外徑尺寸。

優點：測量范圍覆蓋廣、測量精度高、測量速度快、無損檢測、可測橢圓度、可帶測控軟件等。是高品質的在線檢測設備，安裝在生產線上即可進行連續無損檢測，超差聲光提示，配備外接大顯示屏，可遠程觀看。

應用范圍：廣泛應用于陶瓷管、線纜電纜、橡膠塑料、不銹鋼管、金屬管、圓鋼、鋼管、線材、無縫鋼管等管材、線材、棒材的外徑及橢圓度檢測。

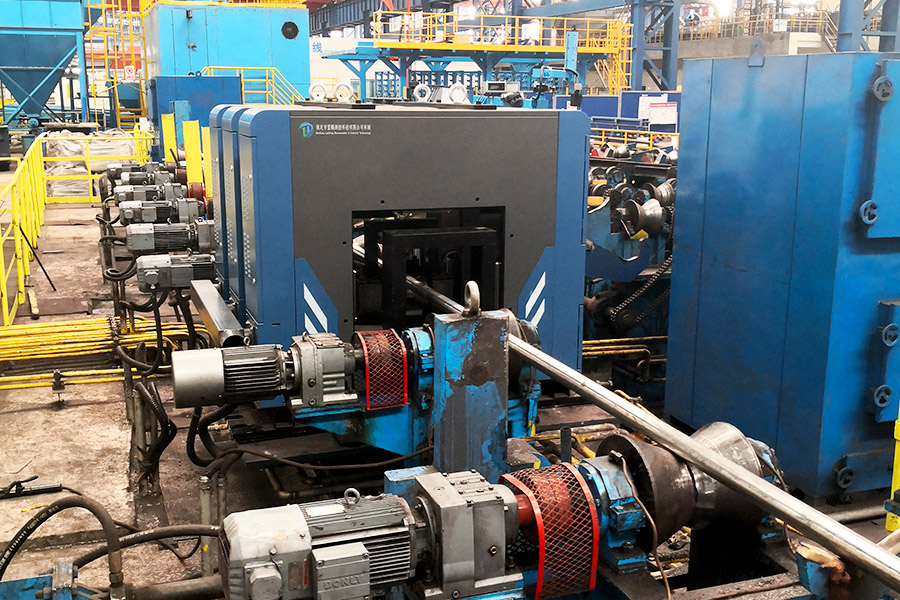

二、在線直線度測量儀

工作原理：基于光電檢測及直線法原理。通過3臺儀器協同測量，其中前后兩臺測量的位置信息擬合一條直線，中間的儀器精確捕捉位置信息，與直線進行對比，從而計算出陶瓷管的直線度信息，還能兼顧翹頭翹尾的測量；每臺測量儀內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差，以此測得真實的直線度尺寸，此設備測每米的直線度尺寸，還能得到陶瓷管的外徑、橢圓度等多元信息 。

優點：檢測便捷，安裝在產線上設置好被測物基礎信息后，即可自動化高精檢測，更換產品規格時重新設置保存即可；連續檢測盲區小，以500Hz的高頻檢測模式，可滿足目前產線檢測需要，亦可定制更高頻率；檢測效率高，通過式高速檢測模式，在被測物通過測量區域時就開始不間斷給出測量數據并分析，被測物完全通過時即可完成各項數據檢測與分析，且每根被測物可保留完整測量記錄；具備友好的人機操作界面、綜合分析存儲功能和強大的軟件功能，如顯示實時直線度誤差值及最大直線度誤差、設置產品參數和系統參數、具備報警設置和修正功能、可存儲測量記錄并能通過通信接口傳輸數據等 。

應用范圍：廣泛應用于陶瓷管、無縫鋼管、焊管、不銹鋼管、圓鋼、鋼管、線材等管材、線材、棒材的直線度、外徑及橢圓度檢測 。

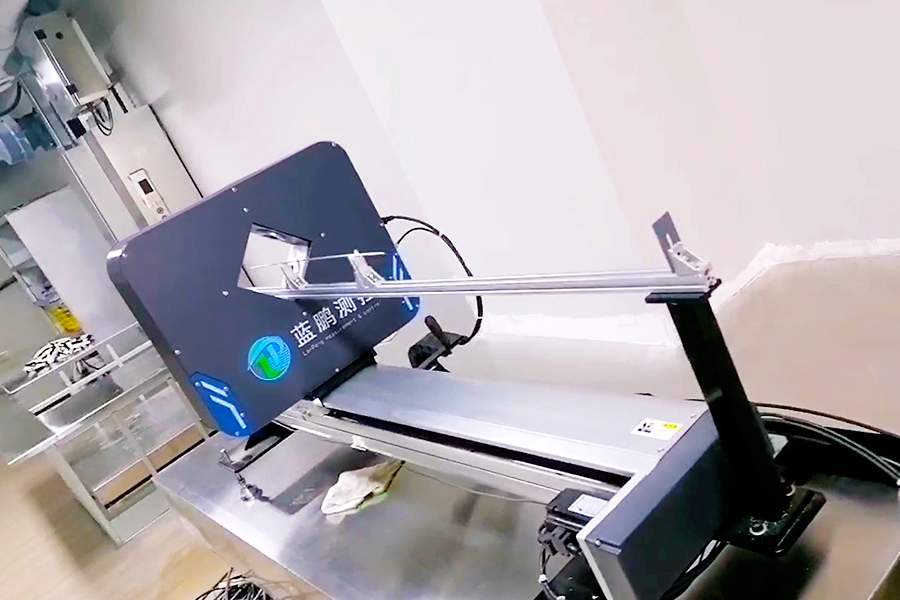

三、離線直線度測量儀

工作原理：采用光電測頭的直徑和位置測量原理進行測量，測量儀采用呈90°交叉分布的2路光電測頭同時測量被測物的直徑和位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。測量直線度時，測量儀沿被測物軸向掃描一遍。。

優點：雖然是離線檢測設備，但人工操作工作少，屬于智能化檢測設備；具備測量、顯示、超差提示、數據分析、圖像繪制、數據存儲、數據傳輸?shù)裙δ埽侵悄芑臋z測儀表；讓離線檢測也能輕松完成，無需工作人員具備專業的直線度檢測知識即可輕松使用。

應用范圍：主要用于陶瓷管材、金屬棒材、管材、版輥等產品的直徑和直線度檢測，更適用于生產節拍時間充裕時的直徑和直線度檢測，如產品質量抽檢或?qū)I回的產品進行直線度檢測等。

在陶瓷管的生產過程中，外徑與直線度的檢測是不可或缺的環節。通過采用先進的檢測儀器，可以實現高效、精確的測量，確保陶瓷管的質量符合標準要求。這些檢測儀器不僅提高了生產效率，還降低了人工檢測帶來的誤差和成本。

在陶瓷管生產中，除了外徑測量儀與直線度測量儀，還有外觀檢測儀器、強度檢測儀器、探傷檢測儀器、內徑檢測儀器、壁厚檢測儀器等，都是陶瓷管生產中的品質檢測設備，在高品質生產中發揮著重要作用。
