關鍵字：光電測量，單測頭測量原理，CCD測頭原理，光電單測頭應用形式

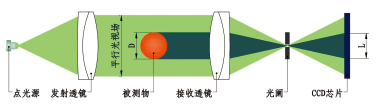

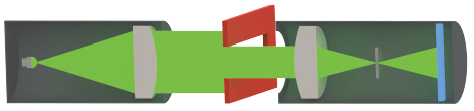

藍鵬光電測量產品采用物方遠心光路系統和CCD成像法進行非接觸尺寸檢測。其核心部件為遠心光電測頭，簡稱“光電測頭”。每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光穿過發射透鏡后形成平行光視場。視場內的平行光再由接收透鏡聚焦，在CCD芯片上成像。當被測物通過視場時，被測物遮擋的部位在CCD芯片上顯示為無光的陰影。通過CCD芯片光電轉換和相應電路系統的數字化處理，即可通過陰影的寬度L計算出被測物的直徑D。

單測頭典型應用形式

適用于測量直徑小于測頭視場的高、低速軋制線、棒材外徑；金屬細絲、金屬管外徑；電線電纜、膠管、膠棒外徑；方形、矩形截面的邊長、寬度、厚度；磨具孔內徑、狹縫等；物體的高度位置等。

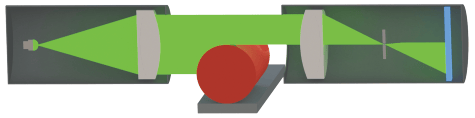

01、圓形截面外徑測量

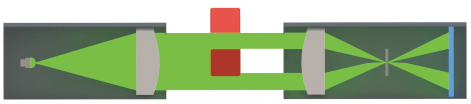

02、矩形截面測量寬度

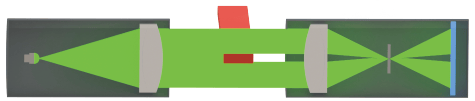

03、矩形截面測量厚度

04、方形截面測邊長

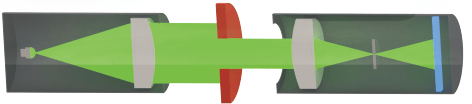

05、內孔直徑測量

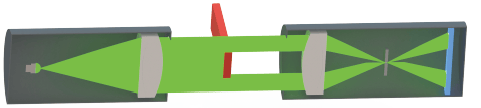

06、狹縫測量

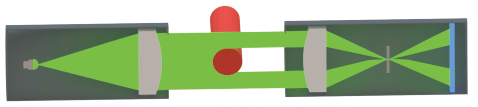

07、高度-位置測量

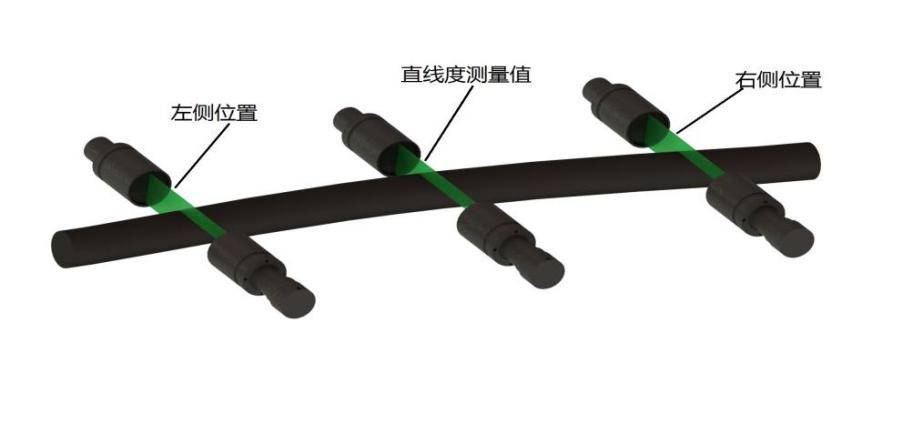

08、在線直線度測量
