1、產品簡介：
設備采用雙測頭測寬原理對板材的寬度進行測量，測頭豎直布置，可測量板面呈水平狀態下通過的板材寬度。測寬儀的雙測頭有兩種形式，當被測物的寬度范圍較小時采用固定式雙測頭；當被測物的寬度范圍較大時采用測量范圍可調雙測頭。測寬儀主要配置上位機控制系統、外接LED顯示屏、高壓離心風機等，可增配嵌入式智能模塊。
設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的在線寬度檢測。

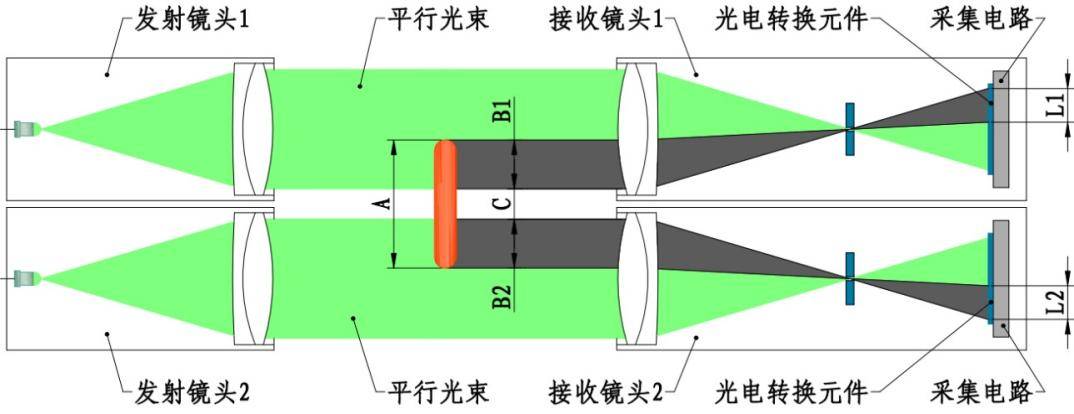

2、測量原理：

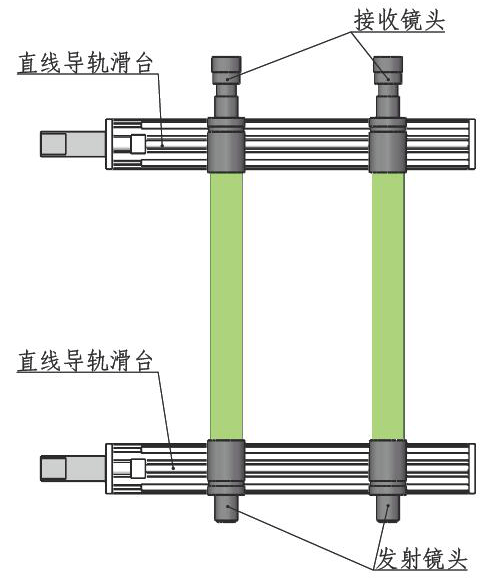

3、測頭的布置形式

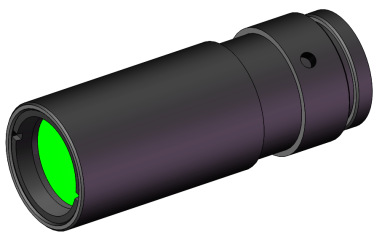

4、測頭
藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好
每組測頭由一個發射端和一個接收端組成
采用高亮度LED光源，最高亮度可達3000mcd
測量頻率500HZ（可選2000HZ）
正常使用壽命在80000小時以上

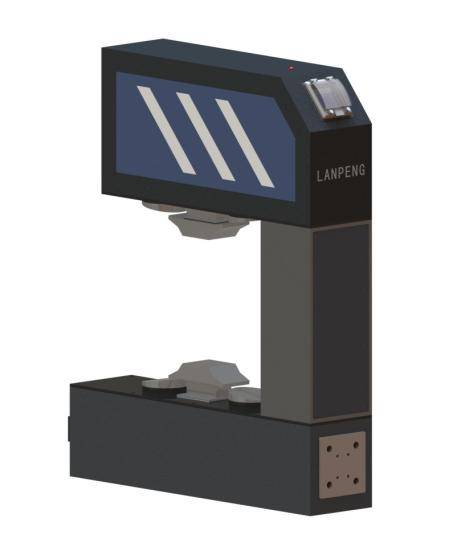

5、機械結構
全封閉外殼，防灰塵進入，防飛濺水，防止電磁干擾，適應惡劣使用環境。

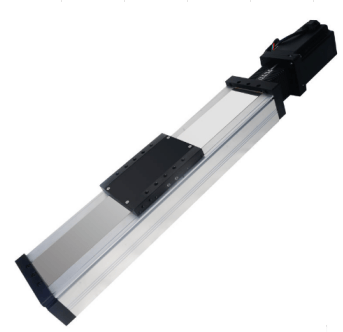

6、測頭移動單元
搭配高精度滑臺，重復定位精度0.01mm，可自動精確調節測頭量程，滿足尺寸范圍較大被測物的測量。
7、拓展接口
硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。
RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

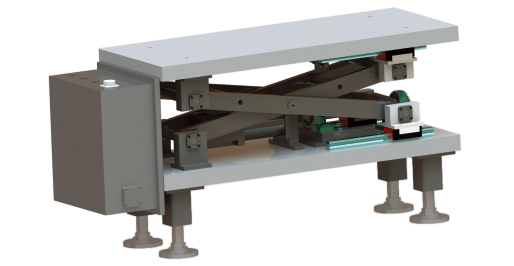

8、支撐/底座
根據現場安裝情況適配底座，底座配備高度調節功能，方便現場落位。

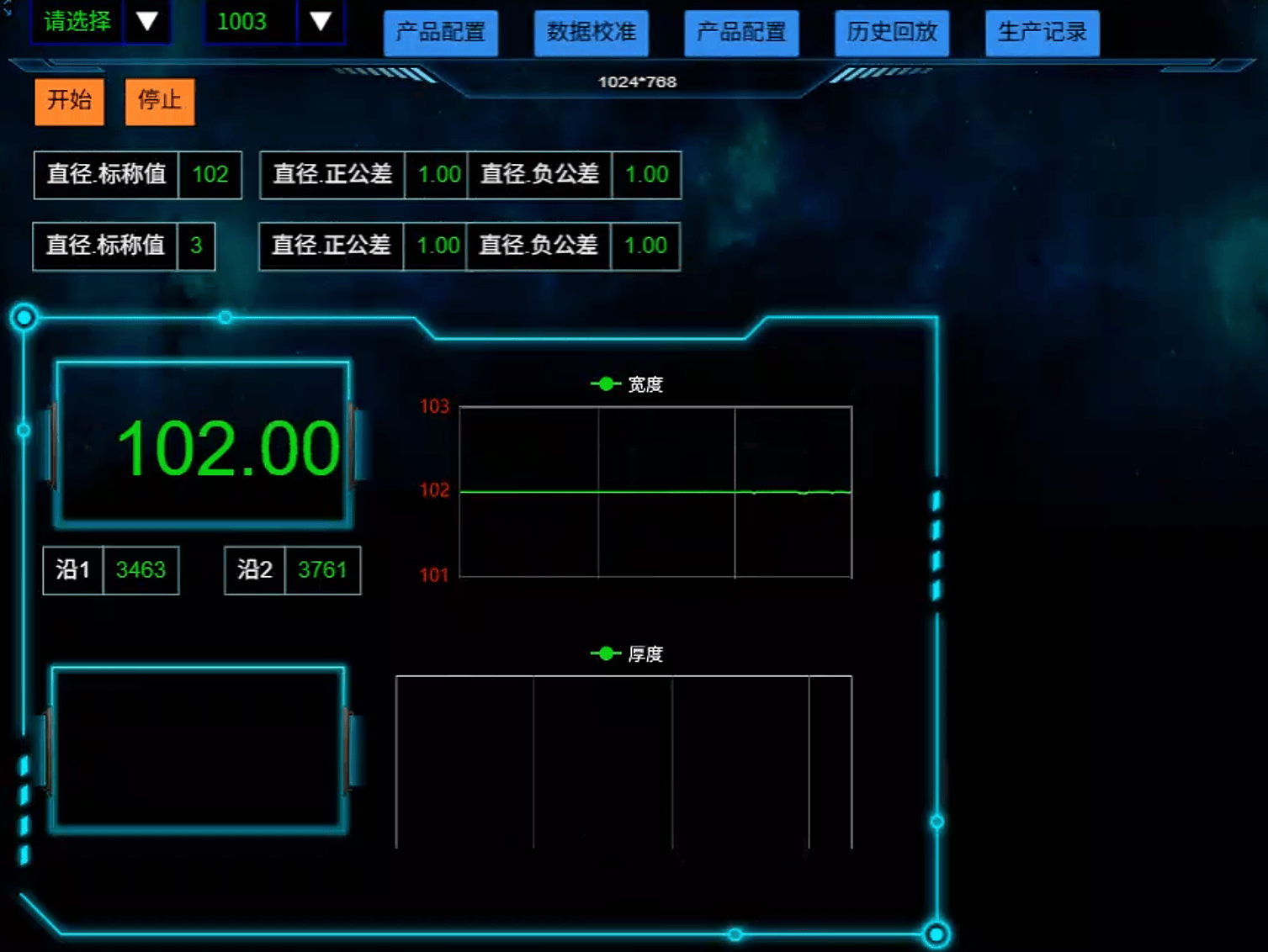

9、測量界面/功能(介紹測量儀自帶小屏幕/大屏顯示/軟件界面)
采用工控機計算，配備藍鵬新一代測量軟件，操作簡單，測量數據一目了然

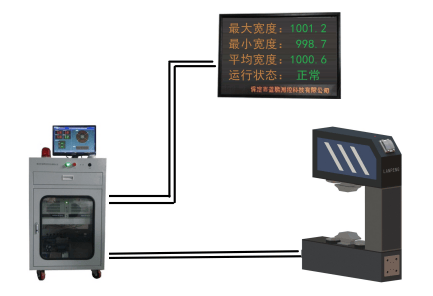

10、設備整套示意圖
11、適用范圍
設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的寬度方向平行于地面的在線寬度檢測。
12、功能描述：
1）顯示內容
控制柜電腦顯示：寬度標準值、正負公差、實時寬度值、寬度偏差值及測量曲線圖；
LED大屏顯示：實時寬度測量值；
2）軟件功能
產品參數設置：可設置產品規格、正負公差等參數；
系統參數設置：可設置故障通道、通信端口、系統的校零等；
數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸，時間精確到秒。
測量結果的聲光報警：可設置報警的閾值，測量值超差時聲光報警；
修正功能：誤差過大時，放入標準棒后校準可恢復精度；
溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)。
機器狀態監測：實時監測設備狀態，異常狀態自動報警
可遠程進行軟件升級
13、技術參數：
