關鍵字：小型測寬測厚儀，非接觸測量儀，方形金屬測寬，矩形板材測厚，橡膠板測寬測厚，

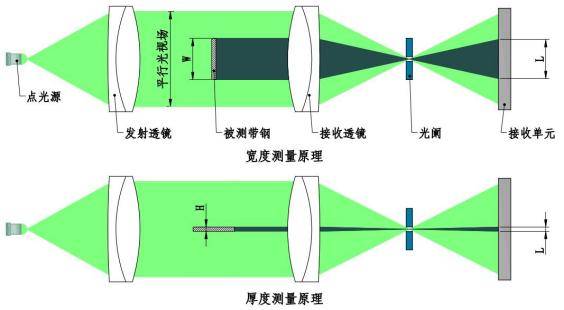

1、測量原理：

2、測頭布置形式

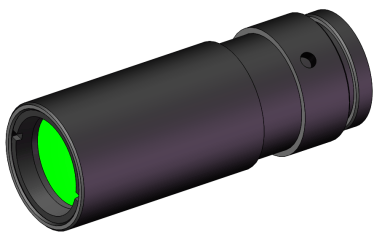

3、測頭傳感器型號介紹:(型號參數, 光源形式,功率波長等)

藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好

每組測頭由一個發射端和一個接收端組成

采用高亮度LED光源，最高亮度可達3000mcd

測量頻率500HZ（可選2000HZ）

正常使用壽命在80000小時以上

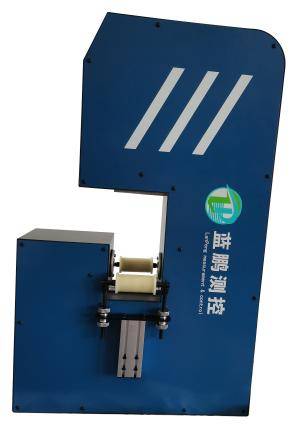

4、機械結構/電氣結構/外殼等介紹:(模塊設計,大盤主板,抗震防塵設計)

全封閉外殼，防灰塵進入，防飛濺水，防止電磁干擾，適應惡劣使用環境。

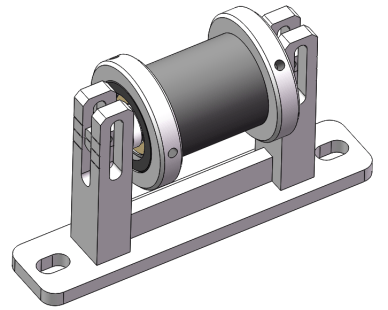

5、拖輪定位組件

測寬儀可配置拖輪輔助定位，保證帶材可以穩定通過測寬儀。

6、拓展接口

硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。

RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

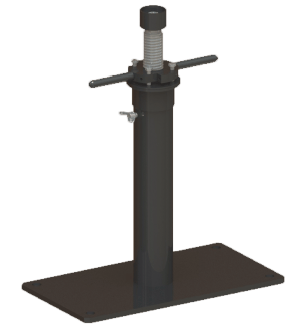

7、支撐/底座(精密調高/升降底座/滾輪底座等優勢)

根據現場安裝情況適配底座，底座配備高度調節功能，方便現場落位

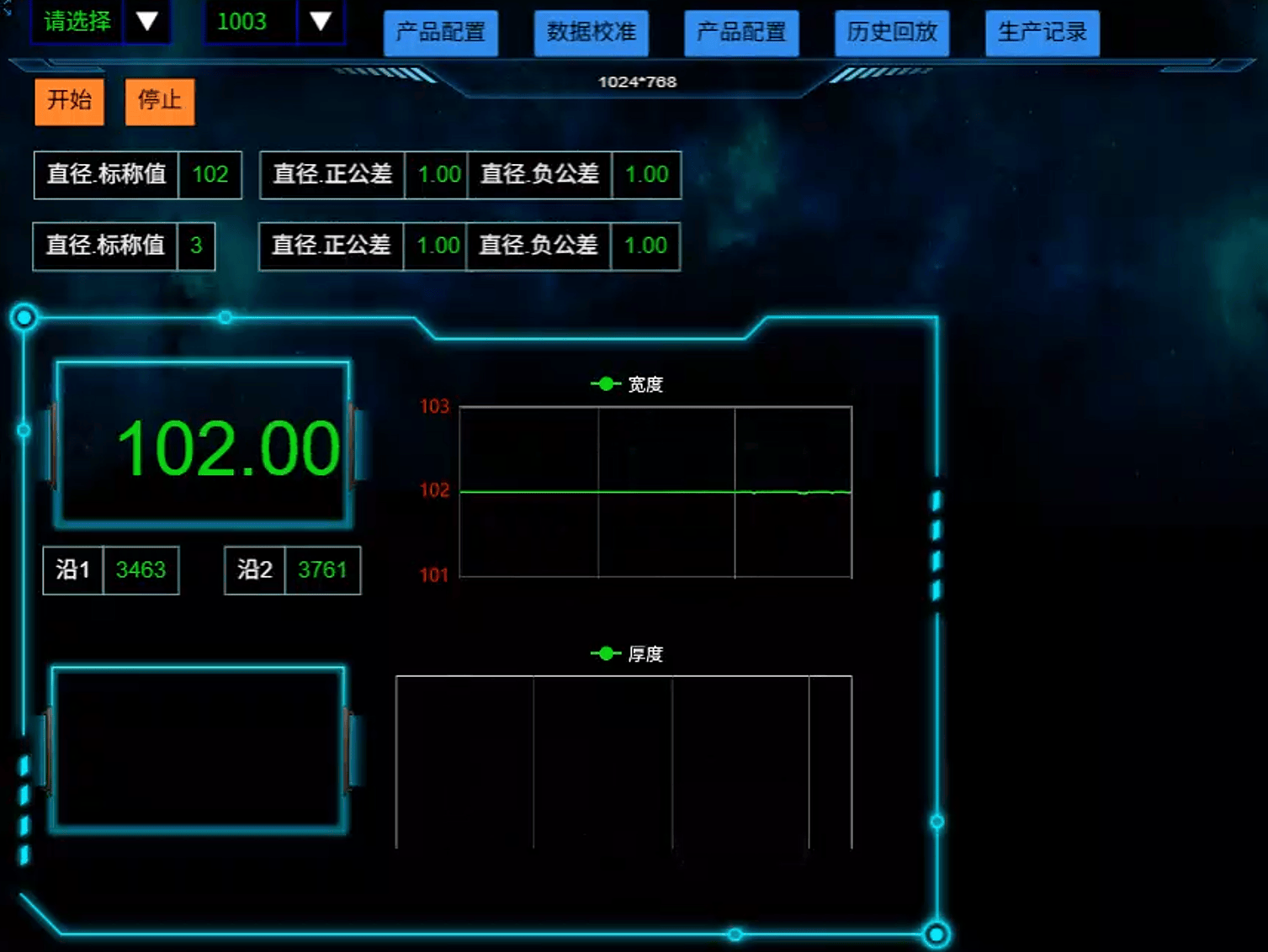

8、測量界面/功能(介紹測量儀自帶小屏幕/大屏顯示/軟件界面)

測量儀自帶嵌入式工控機，搭配藍鵬新一代測量軟件，操作方便，可選配外接數碼管屏

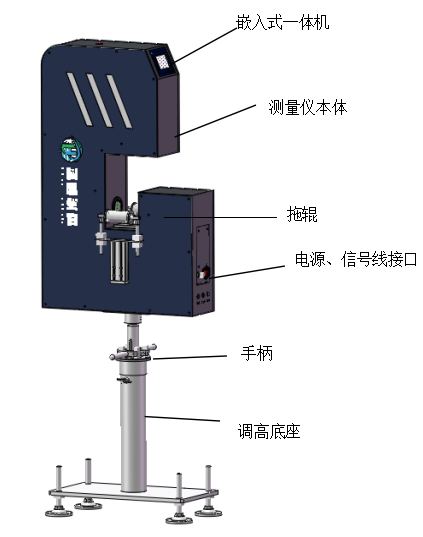

9、設備整套示意圖

10、適用范圍

設備主要用于矩形或方形截面的金屬、塑料、橡膠等制品生產線的在線寬度和厚度同時精密檢測。

11、功能描述：

（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。

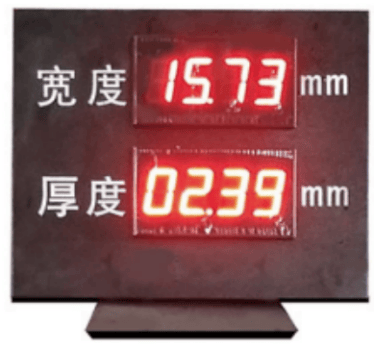

（2）外接屏顯示內容：實時測量值。

（3）產品參數設置：可設置產品規格、標準寬度值、厚度值、上下公差等參數。

（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。

（5）報警設置：可設置報警的閾值，測量值超差時聲光報警。

（6）修正功能：自動修正，放入標準直徑量塊后自動校準；

手動修正，填入修正量（需增加或減小的數值）后修正。

（7）數據傳輸功能：可上傳數據至上位計算機。

12、技術參數：
