關鍵字：豎寬測量?jī)x，變量程測寬，量程可調測寬儀，在線測寬儀，智能測寬儀，光電測寬儀，

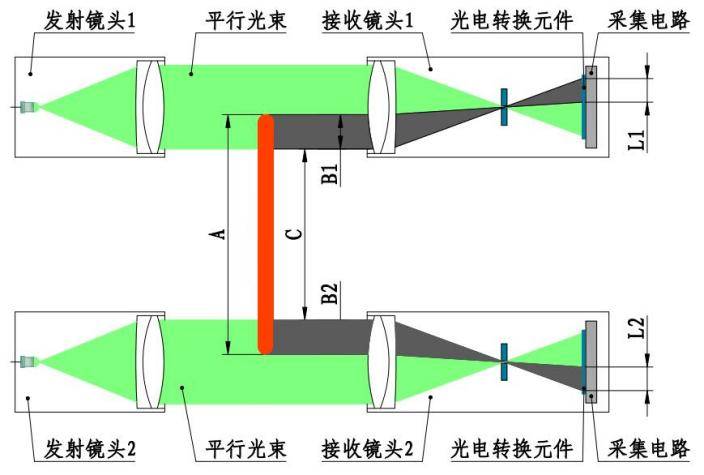

1、測量原理：

測寬儀測量原理圖

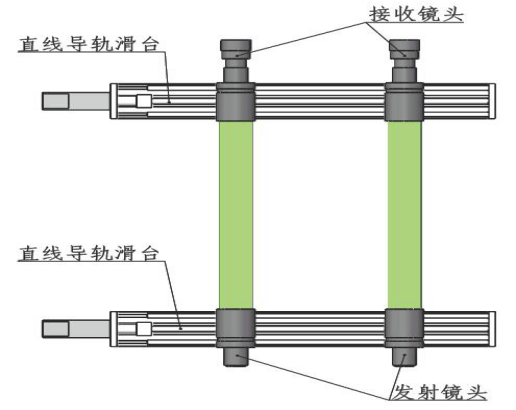

2、測頭布置形式：

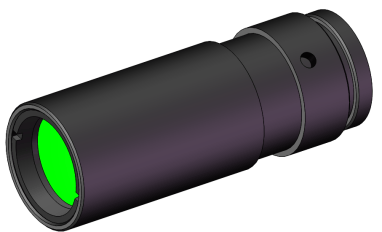

3、測頭

藍鵬自主研發光電測頭，采用鋁合金制作，散熱性能良好

每組測頭由一個發射端和一個接收端組成

采用高亮度LED光源，最高亮度可達3000mcd

測量頻率500HZ（可選2000HZ）

正常使用壽命在80000小時以上

4、冷卻防護系統

發射測頭與接收測頭布置間距大，超大的過鋼空間搭配冷卻系統，可有效隔絕高溫被測物熱量。

5、測頭移動單元

搭配高精度滑臺，重復定位精度0.01mm，可自動精確調節測頭量程，同時滿足尺寸相差較大被測物的測量。

6、拓展接口

硬件接口涵蓋RS422，RS232，RS485，RJ45，繼電器干接點輸入輸出。

RS422，RS232，RS485支持Modbus-RTU協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT協議，與外部系統交互，實現待測產品型號協商和測量結果的交互。繼電器干接點輸入輸出可與外部傳遞交互開關量信號。

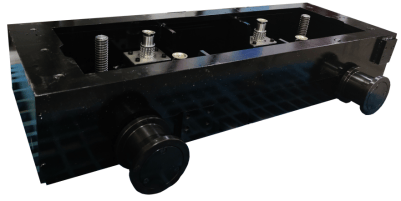

7、支撐/底座

設備標配手動調高底座（可選配自動調高），彌補地基制作誤差。

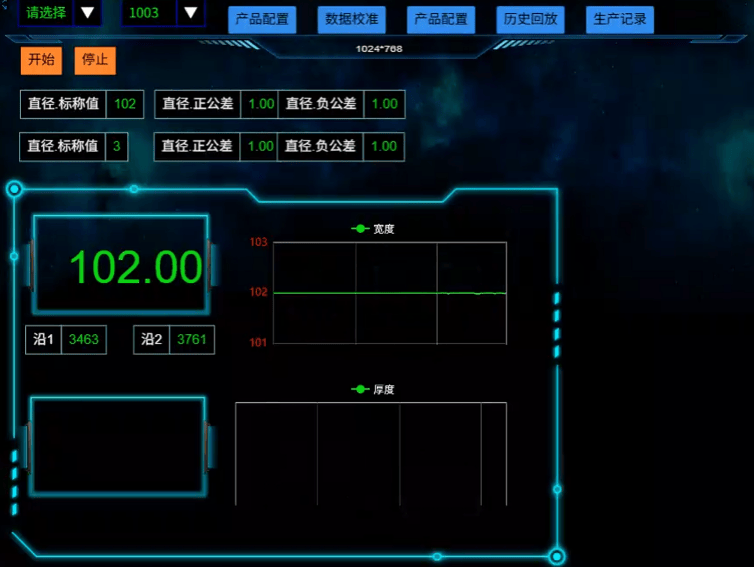

8、測量界面/功能

采用工控機計算，配備藍鵬新一代測量軟件，操作簡單，測量數據一目了然

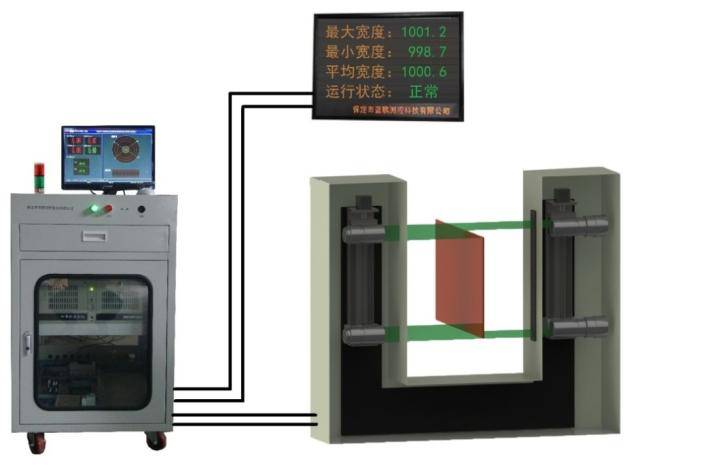

9、設備整套示意圖

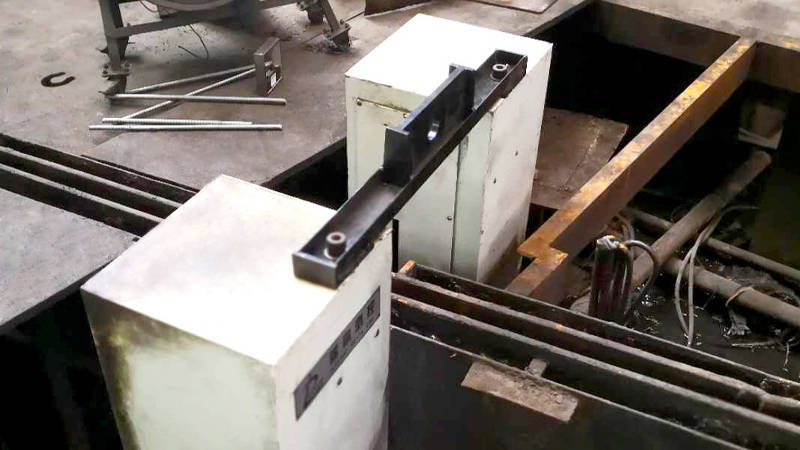

10、適用范圍

設備主要用于冷軋金屬板材、熱軋金屬板材、塑料板、橡膠板、木板等板材生產線的垂直方向的在線寬度檢測。

11、功能描述：

1）顯示內容

控制柜電腦顯示：寬度標準值、正負公差、實時寬度值、寬度偏差值及測量曲線圖；

LED大屏顯示：實時寬度測量值；

2）軟件功能

產品參數設置：可設置產品規格、正負公差等參數；

系統參數設置：可設置故障通道、通信端口、系統的校零等；

數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸，時間精確到秒。

測量結果的聲光報警：可設置報警的閾值，測量值超差時聲光報警；

修正功能：誤差過大時，放入標準棒后校準可恢復精度；

溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數(需配置測溫儀)。

機器狀態監測：實時監測設備狀態，異常狀態自動報警

可遠程進行軟件升級

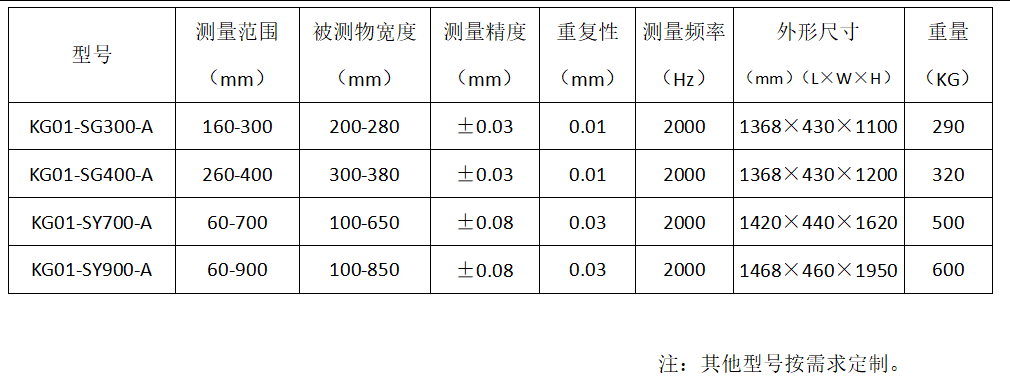

12、技術參數：
